2、输出电流：2.8~6.5A
3、控制功能：脉冲+方向
4、细分：200~25600
5、控制信号接口电平：5~24VDC
6、机械尺寸：76*112*34mm
7、可根据客户要求定制功能
15920081001
选型指南
|
型号 Mode |
两相步进国产美女无遮挡免费软件SD-865S |
|
输入电压 Power Supply |
20~80VAC |
|
输出电流 Output current |
2.8~6.5A |
|
控制功能 Control Modes |
脉冲+方向 |
|
细分 Subdivisions |
200~25600 |
|
控制信号接口电平 Control Signal Voltage |
5-24VDC |
|
机械尺寸 Domensions |
76*112*34mm |
可定制型号
|
型号Model |
功能说明 Function description |
|
SD-865S |
脉冲+方向（SW9状态ON为双脉冲）报警输出 |
|
SD-865SC |
IO控制（SW9状态ON为双脉冲）报警输出 |
|
SD-865SB |
脉冲+方向（SW9状态ON为双脉冲）报警输出 刹车控制 |
|
SD-865V |
|
★B：刹车控制；★C：IO控制；★S：报警输出；★电位器调速
运行模式设定
|
不含IO控制功能的型号 |
|||
|
功能 |
开关 |
状态 |
结果 |
|
单双脉冲设置 |
SW9 |
OFF |
单脉冲 |
|
ON |
双脉冲 |
||
|
空闲电流设置 |
SW10 |
OFF |
半流 |
|
ON |
全流 |
||
¨国产美女无遮挡免费软件运行电流，在马达停转时刻自动减少，SW10设定空闲电流为运行电流的50%或100%，
当需要一个高力矩时，设为全流。为减少美女视频污在线观看和国产美女无遮挡免费软件的热量，推荐将空闲电流在允许的情况下尽可能降低。
|
含IO控制功能的型号 |
||
|
运行模式 |
SW9 |
SW10 |
|
单脉冲（默认） |
OFF |
OFF |
|
双脉冲 |
ON |
OFF |
|
受控运行 |
OFF |
ON |
|
持续运行 |
ON |
ON |
★IO控制模式时内置振荡器，拨码或开关量信号控制美女视频污在线观看启停，可外接电位器或电压调速。美女视频污在线观看默认自动半流。
报警代码
绿色LED为电源指示灯，国产美女无遮挡免费软件接通电源时，绿灯闪烁；切断国产美女无遮挡免费软件电源时，绿灯熄灭。
红色LED为故障指示灯，出现故障时，红灯周期性循环闪烁；故障清除后，红灯熄灭。国产美女无遮挡免费软件正常工作。
红灯闪烁次数代表不同的故障，具体关系如下：
|
LED灯状态 |
国产美女无遮挡免费软件状态 |
|
绿灯常亮 |
美女视频污在线观看运行中 |
|
绿灯闪烁 |
美女视频污在线观看空闲 |
|
1红+1绿 |
相位过流 |
|
2红+1绿 |
美女视频污在线观看绕组开路 |
|
3红+1绿 |
国产美女无遮挡免费软件过压 |
|
4红+1绿 |
国产美女无遮挡免费软件欠压 |
|
5红+1绿 |
其他 |
工作电流设定(SW1~SW3）
|
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
6.5A |
ON |
ON |
ON |
ON |
|
6.2A |
OFF |
ON |
ON |
ON |
|
6.0A |
ON |
OFF |
ON |
ON |
|
5.8A |
OFF |
OFF |
ON |
ON |
|
5.5A |
ON |
ON |
OFF |
ON |
|
5.2A |
OFF |
ON |
OFF |
ON |
|
5.0A |
ON |
OFF |
OFF |
ON |
|
4.8A |
OFF |
OFF |
OFF |
ON |
|
4.5A |
ON |
ON |
ON |
OFF |
|
4.2A |
OFF |
ON |
ON |
OFF |
|
4.0A |
ON |
OFF |
ON |
OFF |
|
3.8A |
OFF |
OFF |
ON |
OFF |
|
3.5A |
ON |
ON |
OFF |
OFF |
|
3.2A |
OFF |
ON |
OFF |
OFF |
|
3.0A |
ON |
OFF |
OFF |
OFF |
|
2.8A |
OFF |
OFF |
OFF |
OFF |
国产美女无遮挡免费软件的峰值电流设置必须小于匹配美女视频污在线观看的额定电流，否则可能会导致美女视频污在线观看温升过高，影响美女视频污在线观看使用寿命。
指示灯引脚功能说明
|
标记符号 |
功能 |
注释 |
|
PWR ALM |
故障及电压指示灯 |
详见报警代码表 |
|
PUL+ |
脉冲/电平信号光电隔离正端 |
接信号、电源，均可驱动，输入电压范围5˜24V |
|
PUL- |
脉冲/电平信号光电隔离负端 |
下降沿有效，每当脉冲由高变低时美女视频污在线观看走一步，脉冲宽度>2.5µs |
|
DIR+ |
方向信号光电隔离正端 |
接电源，输入电压范围+5v˜24v |
|
DIR- |
方向信号光电隔离负端 |
用于改变美女视频污在线观看转向，脉冲宽度>2.5µs |
|
EN+ |
美女视频污在线观看释放信号光电隔离正端 |
接信号、电源，均可驱动，输入电压范围5˜24V |
|
EN- |
美女视频污在线观看释放信号光电隔离负端 |
有效（低电平）时关断美女视频污在线观看线圈电流，美女视频污在线观看处于自由状态 |
|
V+ |
电源正极 |
DC:18˜80V(注意不要接反) |
|
V- |
电源负极 |
|
|
ALM+ |
报警信号输出正端 |
红灯闪烁时，报警信号有效（输出光耦导通），ALM+接上拉电阻到输出电源正极，ALM-接输出电源负极，最大驱动电流10A |
|
ALM- |
报警信号输出负端 |
细分设定（SW5~SW8）
细分
SW5
SW6
SW7
SW8
200
ON
ON
ON
ON
400
OFF
ON
ON
ON
800
ON
OFF
ON
ON
1600
OFF
OFF
ON
ON
3200
ON
ON
OFF
ON
6400
OFF
ON
OFF
ON
12800
ON
OFF
OFF
ON
25600
OFF
OFF
OFF
ON
1000
ON
ON
ON
OFF
2000
OFF
ON
ON
OFF
4000
ON
OFF
ON
OFF
5000
OFF
OFF
ON
OFF
8000
ON
ON
OFF
OFF
10000
OFF
ON
OFF
OFF
20000
ON
OFF
OFF
OFF
25000
OFF
OFF
OFF
OFF

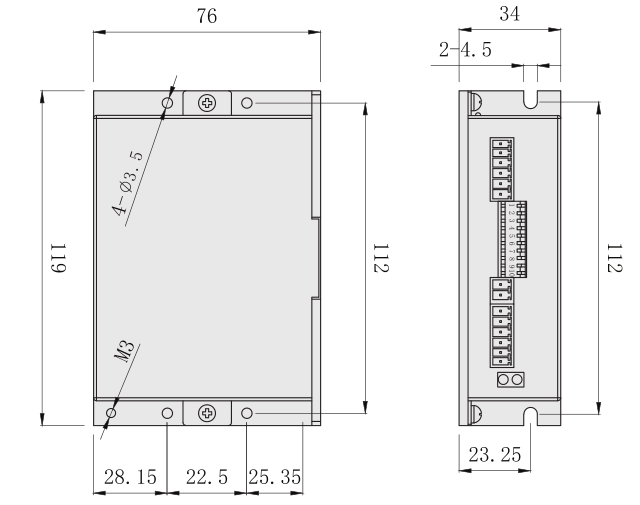

外形尺寸图（单位：mm）
IO控制模式时速度设定表
|
速度 |
SW5 |
SW6 |
SW7 |
SW8 |
|
5 |
ON |
ON |
ON |
ON |
|
10 |
OFF |
ON |
ON |
ON |
|
15 |
ON |
OFF |
ON |
ON |
|
30 |
OFF |
OFF |
ON |
ON |
|
60 |
ON |
ON |
OFF |
ON |
|
90 |
OFF |
ON |
OFF |
ON |
|
120 |
ON |
OFF |
OFF |
ON |
|
150 |
OFF |
OFF |
OFF |
ON |
|
180 |
ON |
ON |
ON |
OFF |
|
210 |
OFF |
ON |
ON |
OFF |
|
240 |
ON |
OFF |
ON |
OFF |
|
300 |
OFF |
OFF |
ON |
OFF |
|
400 |
ON |
ON |
OFF |
OFF |
|
500 |
OFF |
ON |
OFF |
OFF |
|
650 |
ON |
OFF |
OFF |
OFF |
|
800 |
OFF |
OFF |
OFF |
OFF |
